Estructuras de madera laminada

Estructura de madera laminada: cómo se compone

La madera laminada encolada se fabrica uniendo láminas de madera de conífera, con la fibra en la misma dirección, mediante un adhesivo estructural. El resultado son piezas de gran sección y longitud que no existen en madera maciza: pilares, vigas rectas, curvas o de canto variable, pórticos, cerchas y arcos. En una nave forman la estructura principal; sobre ella apoyan las correas y la cubierta.

Las piezas se encolan y se mecanizan en planta: taladros, cajeados y uniones salen del control numérico con las medidas del proyecto. En obra solo se montan y se unen con sus herrajes.

Tipologías y luces de una estructura de madera laminada

Tipología	Luz orientativa
Viga recta o a dos aguas sobre pilares	10 a 30 m
Viga curva o de intradós curvo	10 a 20 m
Pórtico triarticulado	10 a 40 m
Cercha triarticulada con tirante	15 a 50 m
Arco triarticulado	20 a 60 m
Celosía recta o curva	30 a 85 m

Son rangos orientativos de la guía de madera laminada de Swedish Wood (2024), no límites. AITIM sitúa las grandes luces de uso público, comercial o deportivo entre 30 y 70 m. Las grandes luces se resuelven casi siempre con estructuras isostáticas, como los pórticos y arcos triarticulados: encajan con la forma de trabajar de las uniones de madera, absorben los cambios de humedad y se fabrican en piezas transportables.

Madera laminada estructural: clases resistentes y marcado CE

La madera laminada encolada se comercializa con declaración de prestaciones y marcado CE conforme a la norma armonizada UNE-EN 14080:2013. Las clases resistentes más habituales son GL24h, GL28h y GL32h: el número indica la resistencia característica a flexión en N/mm² que recogen las tablas del CTE DB-SE-M.

Una precisión útil al leer un presupuesto: el DB-SE-M cita la UNE-EN 14080 desde 2019, pero sus tablas conservan las clases y los valores de la antigua UNE-EN 1194. La clase que se pide y la que se suministra deben coincidir en la declaración de prestaciones.

Cubiertas de madera laminada de gran luz

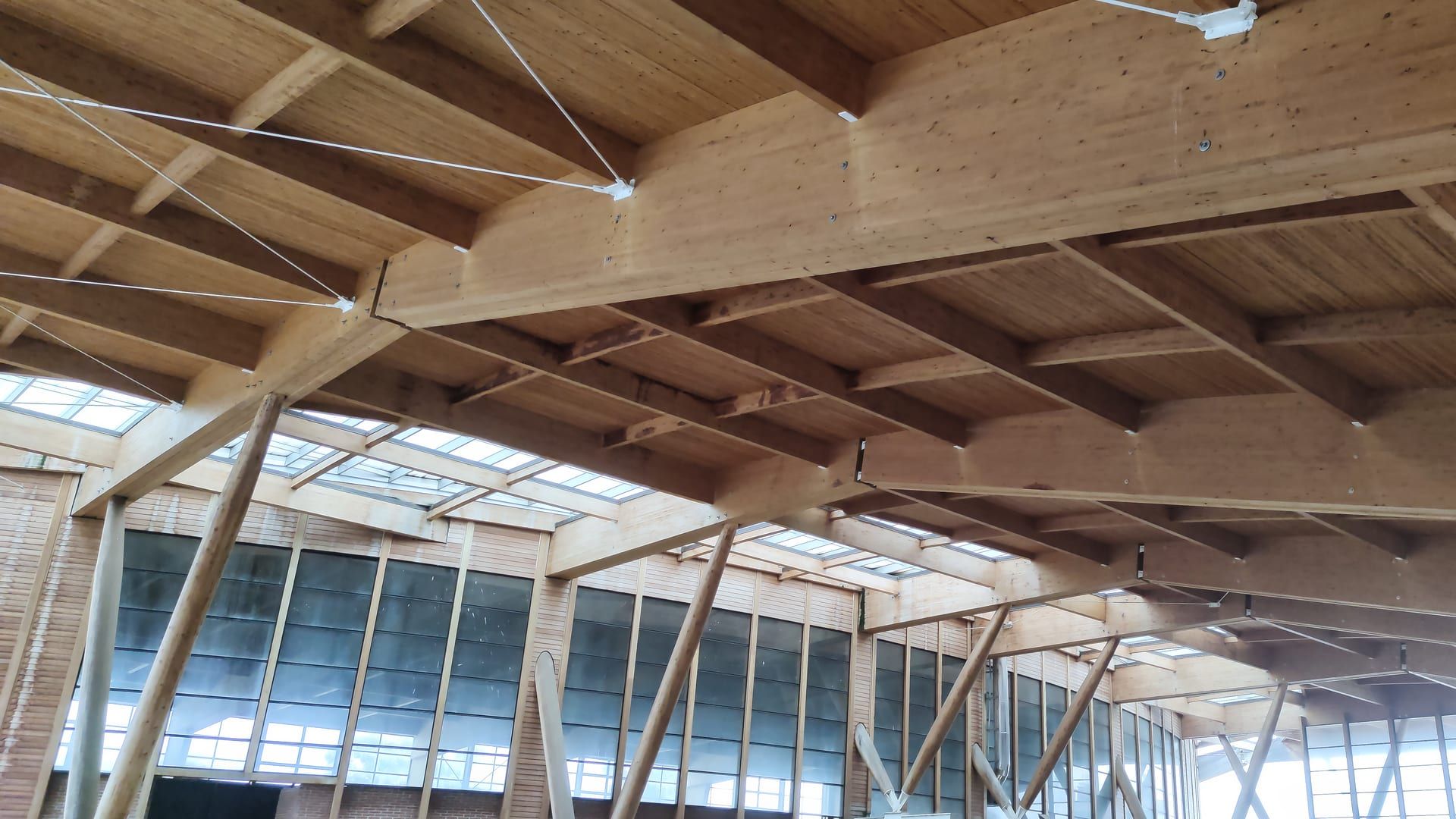

Una cubierta de madera laminada resuelve con una sola estructura espacios diáfanos de gran luz: naves de almacenaje, picaderos, pistas o bodegas. Sobre los pórticos o las cerchas apoyan las correas, de 4,5 a 12 m, que reciben el panel sándwich, la chapa o los paneles de CLT.

La carga que más pesa en el cálculo de una cubierta ligera es a menudo la nieve. El CTE DB-SE-AE da en su tabla 3.8 la sobrecarga de nieve de cada capital de provincia, de 0,2 kN/m² en Sevilla, Valencia, Málaga o Murcia a 1,2 kN/m² en León; fuera de las capitales depende de la zona de clima invernal y de la altitud. La misma nave se calcula con el triple de nieve en Burgos (0,6 kN/m²) que en Sevilla.

Durabilidad: clase de servicio, clase de uso y herrajes

El CTE DB-SE-M clasifica cada estructura por la humedad del ambiente:

• Clase de servicio 1: interior cerrado, con una humedad relativa que solo supera el 65 % unas pocas semanas al año.
• Clase de servicio 2: a cubierto pero abierta al exterior, como un cobertizo o una piscina cubierta.
• Clase de servicio 3: expuesta al exterior sin cubrir.

La clase de uso (de 1 a 5, según la UNE-EN 335) fija la protección de la madera frente a hongos e insectos. En clase de uso 3.2 o 4, el tratamiento se aplica a las láminas antes de encolar. La madera no se oxida, pero los herrajes sí: el CTE fija para cada clase de servicio su galvanizado mínimo o el acero inoxidable.

AITIM recomienda la madera laminada en ambientes agresivos en los que los metales tienen limitaciones, como naves de ganado, almacenes de sal para carreteras o piscinas cubiertas. Su propia guía advierte que la salinidad no afecta a la madera, pero sí a los herrajes si no se eligen los adecuados.

Transporte y montaje de las piezas

La madera laminada se fabrica normalmente hasta unos 30 m de longitud, pero la logística pone el límite: en España un vehículo articulado mide como máximo 16,50 m, y 18,00 m si transporta un elemento indivisible que solo excede en longitud. Por encima hace falta una autorización complementaria de circulación. Una nave publicada de 26,5 m de luz y 1.800 m² se resolvió con pórticos biarticulados de piezas de hasta 13,5 m, aptas para un camión convencional.

El montaje se hace con grúa: los pilares se anclan a la cimentación con herrajes que separan la madera del hormigón, se colocan los dinteles o los arcos y se arriostra el conjunto antes de cubrir.

Empresas de estructuras de madera laminada: qué hacen y qué datos piden

Una empresa especializada en estructura de madera laminada calcula la estructura, prepara los planos de taller, fabrica y trata las piezas, las transporta y las monta con sus herrajes. La cimentación, la solera, las instalaciones y la licencia suelen quedar fuera de su presupuesto.

Para calcular tu estructura necesita el uso de la nave y el ambiente interior, la superficie y la forma de la parcela, la luz libre, la altura, el tipo de cubierta y cerramiento, la resistencia al fuego exigida y la provincia de la obra, que decide la nieve y el viento. Con esos datos el presupuesto llega completo desde el principio. Si además necesitas forjados o entreplantas, mira las estructuras de CLT; el resto de decisiones de la nave está en la portada.
