Estructuras de CLT

Estructura de CLT: paneles de madera contralaminada

El CLT (de cross laminated timber) es un panel de madera formado por capas de tablas encoladas con la fibra cruzada a 90°, normalmente 3, 5 o 7. Al cruzar las capas, el panel trabaja como una placa en dos direcciones y sirve a la vez de forjado, de muro o de cubierta. Una ficha técnica de un fabricante europeo, por ejemplo, declara paneles de hasta 16 × 3,45 m y espesores de 60 a 320 mm.

Los paneles se cortan a medida por control numérico, con los huecos de puertas, ventanas e instalaciones ya hechos, y se montan en obra con grúa. Las juntas entre paneles se refuerzan con tornillos autoperforantes y herrajes.

Forjados de CLT: espesores y luces

El espesor de un forjado de CLT depende de la luz, de la carga de uso y del criterio de vibraciones. Como referencia, las tablas de predimensionado de un fabricante, para vivienda, vano simple y clase de servicio 1, van de 120 mm (3 capas) para 3 m de luz a 260 mm (7 capas) para 7 m. Son tablas de ayuda que no sustituyen el cálculo.

En oficinas o entreplantas, con más carga de uso, o cuando la luz crece, el panel no trabaja solo: apoya sobre vigas de madera laminada encolada que reducen el vano. El generador de precios de CYPE trata el forjado de CLT por m² e incluye la grúa y el montaje en su descomposición.

Paneles de CLT para muros, cubiertas y entreplantas

En vertical, los paneles forman muros portantes y núcleos de escaleras y ascensores que arriostran el edificio. En cubierta, los paneles cierran el edificio frente a la lluvia en cuanto se montan y reciben después el aislamiento y la impermeabilización.

Dentro de una nave, el CLT resuelve entreplantas y zonas de oficinas sobre pilares y vigas de madera laminada, sin mezclar materiales en la estructura. La estructura de madera laminada de la nave y el forjado de CLT pueden salir del mismo fabricante.

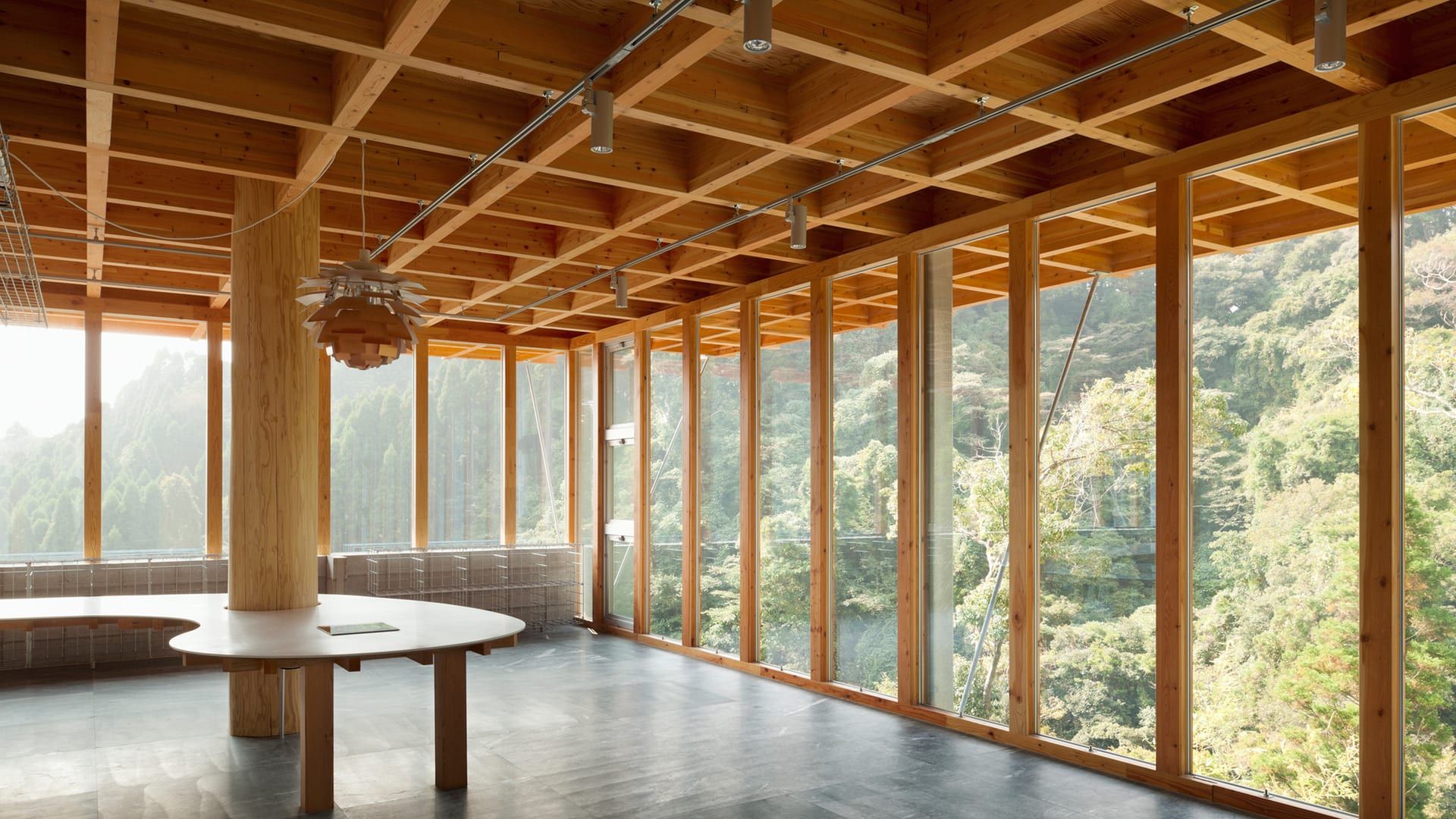

Edificios de madera en CLT: oficinas, edificios técnicos y comercio

Los edificios de madera de varias plantas se resuelven con paneles de CLT o con sistemas mixtos de pilares y vigas de laminada encolada y forjados de CLT. En el listado de proyectos de madera maciza de la red Mass Madera aparecen oficinas, hostelería, comercio y edificios técnicos junto a equipamientos y vivienda.

Según el mismo informe, en 2022 el CLT supuso entre el 0,5 y el 1 % de la obra nueva en España, y la capacidad de fabricación crece: de 73.800 m³ en 2023 a unos 167.800 m³ previstos en 2026, con nuevas plantas en Aragón y Cataluña. En 2022 la mitad del CLT de edificación se importó, sobre todo de Centroeuropa.

Marcado CE del CLT y cómo se justifica la estructura

El CLT no tiene norma armonizada: la EN 16351 existe como norma UNE, pero no está citada en el Diario Oficial de la UE. El panel obtiene el marcado CE con una Evaluación Técnica Europea basada en el EAD 130005-00-0304 de EOTA, con evaluación de sistema 1. Ese documento limita el uso del panel a las clases de servicio 1 y 2.

El CTE DB-SE-M no incluye la madera contralaminada. Por eso la estructura de CLT se justifica como solución alternativa (artículo 5 de la parte I del CTE), con el cálculo del proyecto y la documentación técnica del fabricante. Lo mismo ocurre con su resistencia al fuego, que el anejo E del DB-SI no trata.

CLT y madera laminada encolada en la misma estructura

La madera laminada encolada da pilares y vigas de gran luz; el CLT da superficies: forjados, muros y cubiertas. Combinados, forman estructuras mixtas en las que las vigas reducen el vano de los paneles y los paneles arriostran el conjunto. Es una solución útil cuando una nave de gran luz necesita una zona de oficinas o de varias plantas.

Construcción en CLT: qué datos necesita la empresa especializada

Para calcular tu estructura de CLT, la empresa especializada necesita el uso del edificio, la superficie por planta y el número de plantas, las luces entre apoyos, la carga de uso, la resistencia al fuego exigida, si quieres el panel visto o revestido y la provincia de la obra. Si tienes proyecto básico o de ejecución, mejor: el presupuesto llega más ajustado desde el principio.
